耦合电容器和电抗器
电容器和电抗器的组合是一个正确进行的微妙过程。英博尼森根据源自自动无功补偿系统的设计和制造方面的经验，考虑所涉及的各个方面进行了如下总结，如：
-提高电容器端子上的电压
- 电抗器和电容器允许的谐波过载
-实际的无功功率输出强烈推荐遵守电容器和电抗器耦合方案，以及电容器的额定 电压 .

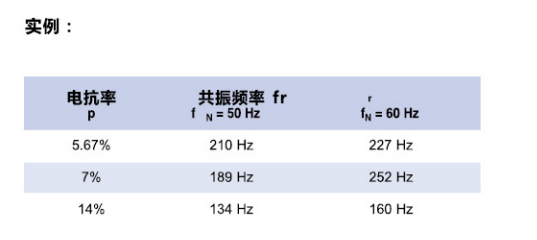

失谐频率 [fi]
谐波滤波电抗器的选择是基于实际的谐波电流频谱；最相关和最低的谐波电流决定了谐波滤波频率，据此来选择电抗器。具体情况包括。
- 在总谐波失真电流大幅高于60%时，将使用140Hz,
- 在总谐波失真电流最大为60%时，将使用189Hz 或 215Hz
额定电感 [L]
额定电流Ln 时测定的电抗器电感额定值，单位为 mH ( 毫亨),可表示出主要元件特点。
电 容 [C]
电容值来自三角形连接的三个单相电容元件。规定值是各元 件的三倍，单位为uF ( 微 法 拉 ) 。
电容器额定电压 [V]
电容器和电抗器的串联连接会导致电容器端子上的电压按如 下公式上升，所以在选择电容器时必须考虑该情况。
随着电力电子器件使用量的增加，会导致电力系统中谐波失真的等级日益提高，这往往会在电容器安装时造成问题。这就是为什么能源供应商与实际情况都需要使用谐波过滤电抗器的原因。
一个失谐电容器系统需解决功率因数补偿的同时要避免电容 器和系统电感阻抗之间因谐振引起的谐波电流和谐波电压放大。
电力电容器串联适当的电抗器，两种元件构成的低通谐振电 路(通常低于5次谐波),可防止高次谐波流入电容器。
英博尼森谐波滤波电抗器均采用一流的硒钢片以及铝绕组。这些元件完全在我们的生产基地制造，在环境优越的真空中进行 干燥与浸渍处理，确保高耐压低噪音水平，并具备很长的工作寿命。
额定电容器功率 [Q]
电容器的额定电压可决定电容器的额定输出功率，所以遵循电容器制造商所提供的电压等级选项非常重要，这个参数能更容易选择串联于CRTE电容器的电抗器。
实际输出[QC]
实际电容器输出随着在电容器两端电压越高而相对于额定值增加。然而这种效果已经总结在表格QC无功功率中。
RMS电流 Ieff [Irms]
持续运行情况下实际流过电抗器的负载由基波加谐波电流 组成。本产品目录中所描述的组件是制造商遵守电抗器和电容器最大允许限度的条件下制造。
